中誉鼎力锤式破碎机的内部结构图解

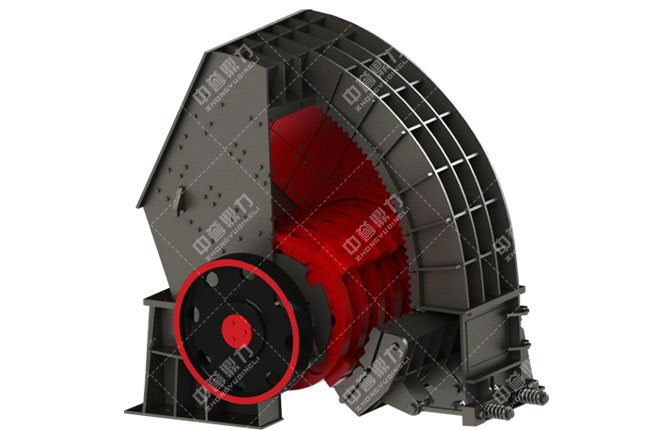

中誉鼎力锤式破碎机内部结构主要由转子、衬板和调节装置组成，转子是的零部件，中誉鼎力研发的转子在度和效率上都有很大提升，投放市场以后得到了用户的一致认可。本文主要以图文结合的方式介绍锤式破碎机的内部结构。

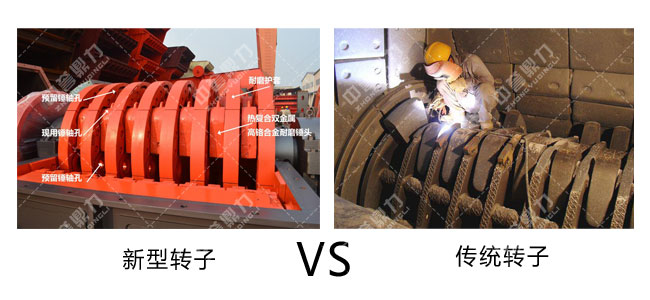

一、转子

经过改进的转子具有以下优势：

1、材质

大轴材质为45#钢，经过调质处理；锤轴材质为40铬，经过渗碳热处理；转子盘材质为Q345锰板，经过渗碳热处理；锤头材质为双金属复合锤，锤头前身材质为铬，耐冲击，后面为猛，；反击板采用高锰钢铸造淬火，后通过强化处理，使其性和抗冲击性得到进一步提高；

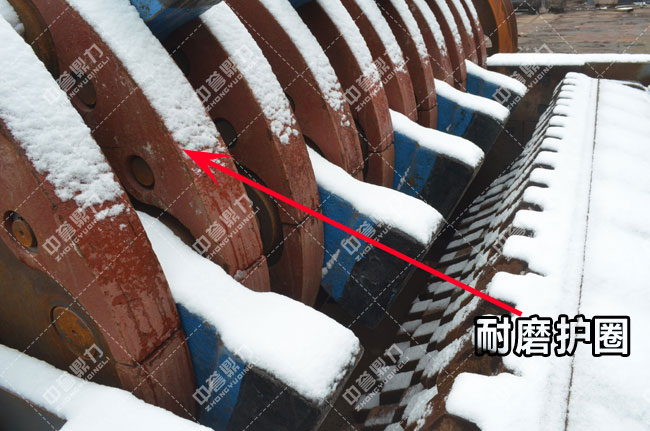

2、护圈

在锤式破碎机锤盘上加装护圈，在物料破碎的过程中，避免物料直接磨损锤盘造成产品寿命缩短的弊端，护圈磨损后可以直接更的护圈，不影响设备的正常运行；

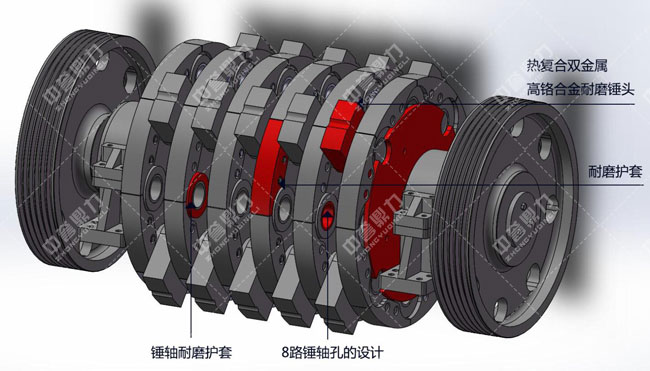

3、锤轴孔

设计了8路锤轴孔，用4路，预留4路备用，使一个转子变成两个转子。此外主轴由圆轴改为方轴，杜了锤轴的松动；

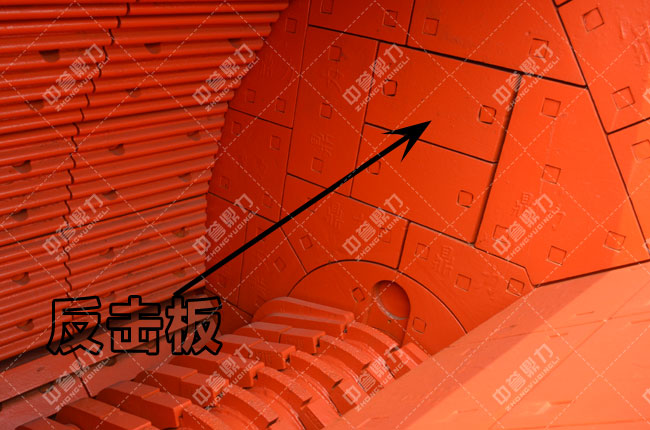

二、反击衬板

反击板采用高锰钢铸造淬火，然后通过强化处理，使其性和抗冲击性得到了进一步提高，反击板在破碎腔内的具体分布，经电脑优化设计后，使大料块破碎和小料块整形得到了统一兼顾；侧衬板分成小块，提高衬板利用率，因为每块侧衬板磨损程度不同，分成小块儿后，可以直接更换掉磨损有严重的衬板；

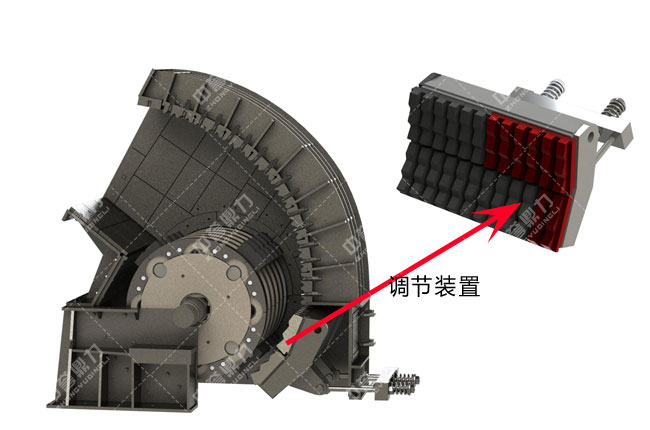

三、调节装置

调节衬板主要由缓冲弹簧、调节座、调节杆、衬板架、活动反击板及调节螺母等部分组成，通过调整活动反击板与转子上锤头回转轨迹圆之间的距离，可以改变破碎机出料粒度的大小；
