石灰石单段锤式破碎机结构和工作原理介绍

本文编辑:鼎力发布时间:2018-05-11
摘要:石灰石单段锤式破碎机结构简单,主要由机壳、底座、转子等部件组成,以“锤打石”为工作原理,“多碎少磨”,成品料粒形满足家规定的用料。

DPC系列单段锤式破碎机简称单段锤破,是水泥厂生产破碎设备,也适合各种中低硬度脆性物料的破碎作业,变传统的颚破加反击破的二级破碎为一段破碎,简化生产线破碎流程,设备投资和基建成本。中誉鼎力单段锤式破碎机结构合理,物料在机腔内得到破碎后及时排除,是大型矿山设备的合理选择。

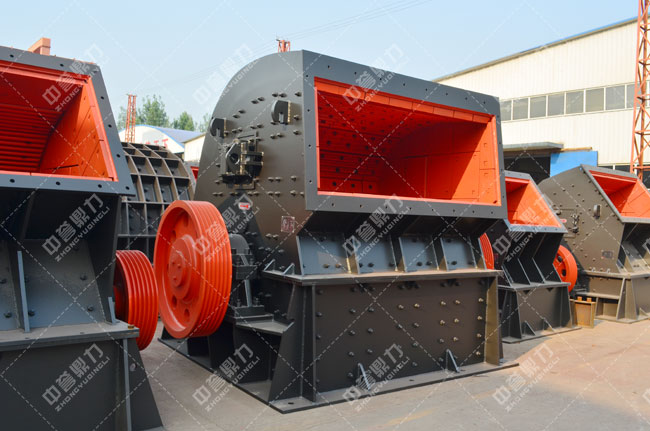

石灰石单段锤式破碎机

单段锤式破碎机结构

主要由机壳、底座、转子、反击衬板、出料篦板和调节衬板等部分组成;

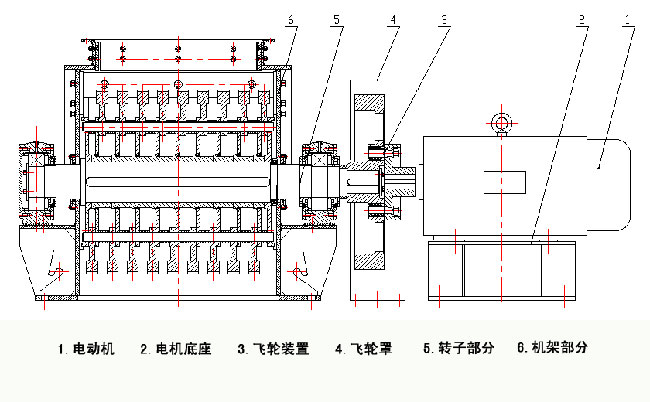

单段锤式破碎机内部结构图

1、锤头

主要靠转子上的锤头高速旋转打击物料破碎,是在主要的易损部件,按照材质的不同可以将锤头分为高铬合金锤头、高锰钢锤头和合金钢锤头、其中高铬合金锤头一般在颚破后做二破用,高锰钢锤头一般用来做头破,而合金钢锤适合前两种工况的场合使用;

2、反击衬板

机壳内壁的反击衬板可以保护机体,中誉鼎力生产的高锰钢合金衬板具有很高的和很好的抗冲击性,是普通衬板寿命的1.5-3倍;

3、转子

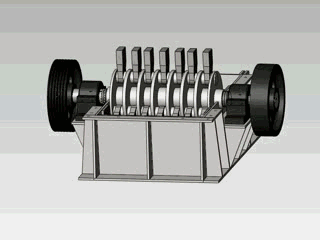

单段锤式破碎机转子结构图

根据机腔内壁镶有衬板的设计理念,将转子盘外部安装护板,避免了锤头与转子盘的直接接触,及延长了转子使用寿命,也减少更换转盘带来的麻烦,提高设备工作效率。

单段锤式破碎机工作原理

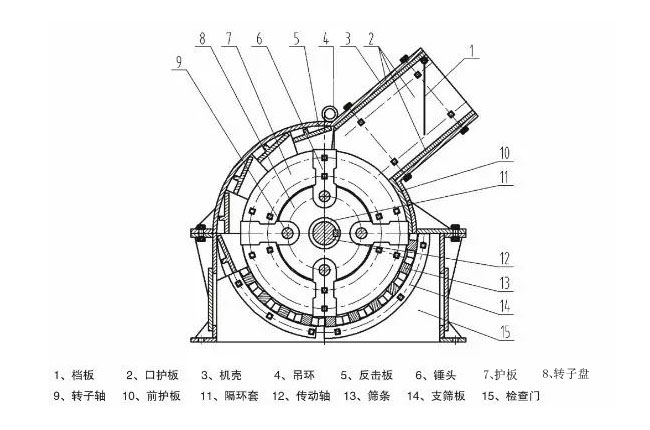

单段锤式破碎机工作原理

以“锤打石”为工作原理,主要靠锤头对物料的强烈冲击,物料对反击板的撞击和物料之间的相互碰撞完成破碎。大致过程是这样的,原料通过振动给料机均匀、连续的从进料口进入破碎机腔,受到在高速旋转的锤头的冲击完成初步破碎,此时的物料在惯性的作用下会高速撞向机腔内壁的反击板,受到再次破碎,而后在自身重力的作用下落入机腔的整型区,满足成品料粒度要求的从下方的排料口排出机腔。
