反击锤式破碎机结构

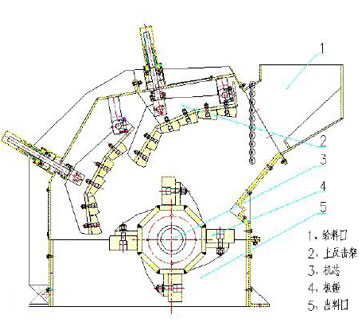

反击锤式破碎机结构与工作原理
反击锤式破碎机主要有机壳、反击板、转子、调节衬板等部分组成；
1、机壳——由上下机壳组成，采用蜗牛壳外形设计，背部通筋，性能更加稳定；
2、转子——是主要的运转部件，由锤轴、轴承、锤头等配件组成，锤盘采用高锰钢材质，渗碳处理工艺，锤头采用高铬锰钢材质，采用铸造工艺，提升转子整体性能；
3、反击板——是主要的易损部件，为了提高其性和抗冲击性，反击板采用高锰钢材质，铸造淬火工艺，然后强化处理，另外反击板在腔内的分布采用小块拼接，只需要更换磨损严重的衬板，提高利用率；
4、调节衬板——用来控制出料粒度大小的部件，由调节杆、调节座和活动反击板等组成；
电机带动带轮带动转子高速旋转，物料由喂料机均匀、连续的被动刀破碎腔内，高速旋转的转子带动锤头对物料进行次打击，物料获得动能后高速撞向机腔内壁的反击板进行次破碎，之后反弹到锤头的打击并且与其他物料相互碰撞完成第三次破碎，经过多次破碎的物料小于锤头与活动衬板间隙的在自身重力作用下排出破碎腔，完成破碎过程。
产品优势
1、物料不易堵塞
反击锤式破碎机底部不设置筛板，可防止堵塞死机现象；
2、出料粒度可调
通过调整转子速度、反击板等多种方式调节出料粒度，调整转子外圆与调节衬板之间间隙的大小方便控制出料粒度；
3、易损件利用率高
机腔内壁的反击板小块布置，更换时只需要更换磨损严重的衬板，避免了浪费；
4、备件更换便捷
大型反击锤式破碎机配置抽轴器，更换锤头方便快捷，设备下方设有观察门，及时发现设备故障并解决；
5、能耗低
采用新概念破碎技术，“多碎少磨”工艺，出料含粉量；
技术参数
| 型号 | 转子直径*长度(mm) | 进料口尺寸(mm) | 进料粒度(mm) | 生产能力(t/h) | 电机功率(kw) |
|---|---|---|---|---|---|
| PF1214 | 1150*1400 | 1100*1430 | ≤500 | 130-200 | 4-132 |
| PF1315 | 1300*1500 | 1200*1530 | ≤600 | 180-320 | 4-160 |
| PF1318 | 1300*1800 | 1200*1830 | ≤700 | 240-400 | 4-200 |
| PF1415 | 1400*1500 | 1450*1530 | ≤800 | 240-450 | 4-200 |
反击锤式破碎机案例现场

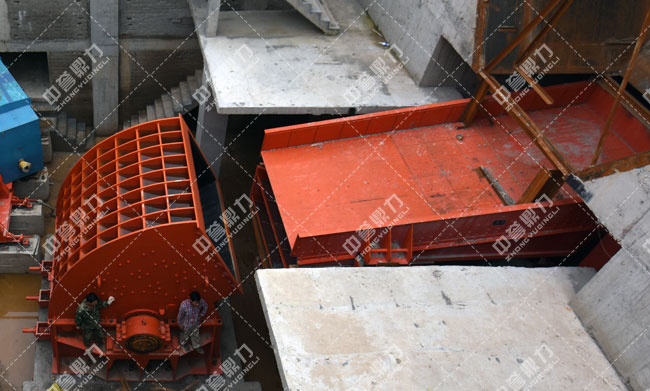

河北邯郸武安反击锤式破碎机案例现场

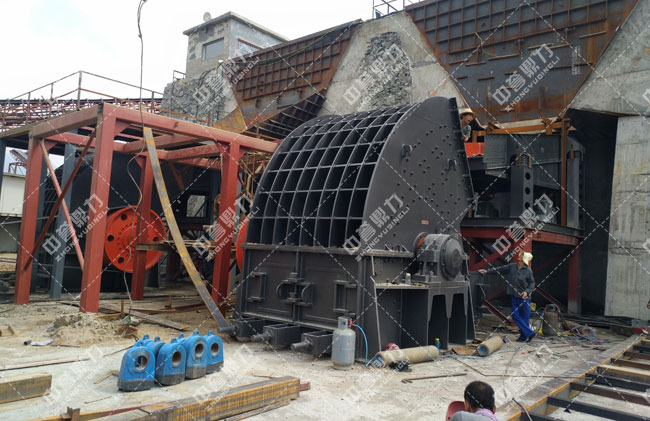

河南驻马店反击锤式破碎机案例现场
