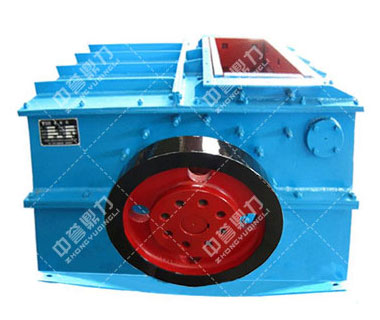

环锤式破碎机

环锤式破碎机

环锤式破碎机主要利用高速旋转的锤头对物料的碰撞、研磨完成作业,是一种的破碎机械设备,主要用在建材、化工、电厂等域,具有运转平稳、结构紧凑、维修方便等特点

【进料粒度】:≤400mm

【生产能力】:10-800t/h

【适用物料】:石灰石、煤炭、炉渣等抗压强度不过100Mpa,表面水分不大于15%的物料

在线询价 统一咨询热线: 400-700-2111

产品介绍

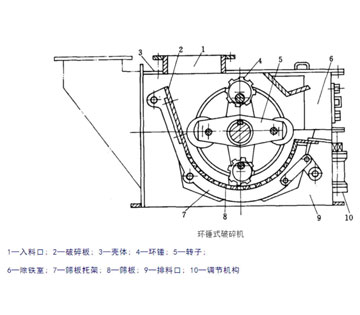

环锤式破碎机结构图
环锤式破碎机结构图

环锤式破碎机结构

主要由机壳、传动部分、转子等部分组成,转子是主要的工作部件,由主轴、锤头等组成,主机在液力耦合器与电机的相联的作用下,直接启动。

环锤式破碎机工作原理

工作时,电机带动转子高速旋转,物料从上方落入机腔,受到高速旋转的环锤打击,物料之间的相互碰撞也会形成一个破碎力,从而将物料破碎到所需的粒度,从转子下方篦板之间的缝隙排出,未排出的大块物料继续受到环锤的打击,直到部排出。


产品优势

1. 物料在机腔内在锤头的带动下碰撞、反击,又形成要的自粉碎,所以设备能耗低;

2. 进料口大,其中PCH1322型环锤式破碎机的长宽高为6333x3295x2505,能解决大块物料的破碎难题;

3. 锤头经过改进,采用方柄螺栓,抗冲击和度进一步提高;

4. 结构简单、紧凑,易损件少,维修方便,后期维护成本低;

5. 出料可调,底部控制出料的栅格尺寸可调,更方便控制产品粒度,满足用户的不同需求;

6. 适用范围广泛,设备集石打石、石打锤、锤打石功能与一身,效率高,易损件磨耗小,在人工机制砂域广受欢迎;

技术参数

型号 进料粒度(mm) 出料粒度(mm) 产量(t/h) 转子转速(r/min) 电机型号 电机功率 重量(t) 外型尺寸(mm)
PCH0402 ≤00 ≤30 8-12 960 Y132M2-6 5.5 0.8 810x890x560
PCH0404 ≤200 ≤30 16-25 970 Y160L-6 11 1.05 980x890x570
PCH0604 ≤200 ≤30 22-33 970 Y180L-6 15 1.43 1050x1270x800
PCH0606 ≤200 ≤30 30-60 980 Y225M-6 30 1.77 1350x1270x1080
PCH0808 ≤200 ≤30 70-105 740 Y280M-8 45 3.6 1750x1620x1080
PCH1010 ≤300 ≤30 160-200 740 Y315M2-8 90 6.1 2100x2000x1340
PCH1016 ≤300 ≤30 300-350 740 JS-128-8 155 9.2 2700x2000x1350
PCH1216 ≤350 ≤30 620-800 740 Y450-8 355 15 4965x2500x1600
PCH1322 ≤400 ≤30 800 595 Y450L-8 400 24.9 6333x3295x2505
