YKZ中振筛的筛面做圆形轨迹振动,振幅可调,型号齐,具有处理量大、筛分效率高、运行平稳等特点产品介绍
【给料尺寸】:≤1800mm
【处理能力】:50-800t/h
【应用范围】:广泛应用于采矿、砂石、化工、食品、冶金、矿山、建材、粮食、磨料、化肥、煤炭行业中的颗粒状、粉状物料的筛分
7*24小时咨询热线
400-700-2111
60秒级人工响应
30分钟内给予技术咨询答复
24小时提供方案设计

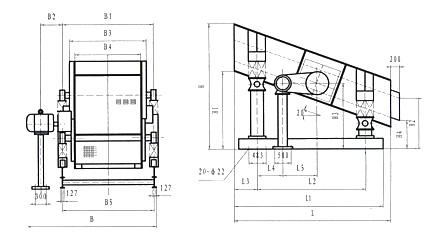

主要由筛框、筛网、电机、电机台座、减振弹簧和支架等组成,工作时,两台振动电机同步旋转,产生的激振力在X方向的力相互抵消,在Y方向的力合为一种,促使筛机运动轨迹为一条直线。激振器产生的激振力带动筛框振动,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
使用寿命长——侧衬板采用Q345B钢板,机体采用铆接结构,焊接应力,增加筛体整体强度
运行平稳——筛体整体上龙门铣镗床进行两侧铣面,孔镗孔,以此工艺激振器装配水平通心,采用绕行联轴器与电机绕行链接,电机冲击力小,运行平稳
振幅可调——采用法兰式激振器,维修更方便,通过调整偏心块角度可以调整震动强度,一次达到调整产量的目的
方便维修——筛网采用弹簧钢编织,弹性好、强度大、使用寿命长、筛孔不易堵塞,采用螺栓固定,更换方便
筛分效率高——结构合理、自重轻、能耗低、噪音小,同等能耗下筛分效率更高
出料种类多——采用筛网,多可装下四层孔径不一样的筛网,可同时出物种不同规格的成品料
筛体整体上龙门铣镗床进行两侧铣面,孔镗孔,以此工艺激振器装配水平通心,采用绕行联轴器与电机绕行链接,电机冲击力小,运行平稳
采用法兰式激振器,维修更方便,通过调整偏心块角度可以调整震动强度,一次达到调整产量的目的
结构合理、自重轻、能耗低、噪音小,同等能耗下筛分效率更高
筛网采用弹簧钢编织,弹性好、强度大、使用寿命长、筛孔不易堵塞,采用螺栓固定,更换方便
规格型号 | 筛面层数 | 激振器 | 筛网面积(m²) | 振动频率 (r/min) | 角度(°) | 振幅 | 电机功率 (kw-6级) | 处理能力 (t/h) |
2YKZ2060 | 2 | 150 | 12 | 960 | 20 | 5~8 | 30 | 50-250 |
2YKZ2260 | 2 | 150 | 13.2 | 960 | 20 | 5~8 | 30 | 70-280 |
2YKZ2270 | 2 | 150 | 15.4 | 960 | 20 | 6~9 | 37 | 70-280 |
2YKZ2460 | 2 | 150 | 14.4 | 960 | 20 | 6~9 | 30 | 90-300 |
2YKZ2670 | 2 | 150 | 18.2 | 960 | 20 | 6~9 | 37 | 90-320 |
2YKZ3070(20°) | 2 | 150 | 21 | 960 | 20 | 6~9 | 37 | 120-400 |
2YKZ3070(24°) | 2 | 150- | 21 | 960 | 24 | 6~9 | 45 | 120-450 |
2YKZ3080 | 2 | 150 | 24 | 960 | 20 | 6~9 | 45 | 120-400 |
2YKZ3680 | 2 | 200- | 28.8 | 960 | 25 | 6~9 | 90 | 450-500 |
2YKZ40100 | 2 | 200 | 40 | 960 | 28 | 6~9 | 75*2 | 200-800 |
3YKZ2260 | 3 | 200 | 13.2 | 960 | 20 | 6~9 | 30 | 70-280 |
3YKZ2270 | 3 | 200 | 15.4 | 960 | 26 | 6~9 | 45 | 70-280 |
3YKZ2460 | 3 | 200 | 14.4 | 960 | 20 | 6~9 | 30 | 90-300 |
3YKZ460(加高) | 3 | 200 | 14.4 | 960 | 20 | 6~9 | 45 | 90-300 |
3YKZ2470(加高) | 3 | 200 | 16.8 | 960 | 20 | 6~9 | 55 | 90-300 |
3YKZ2670 | 3 | 200 | 18.2 | 960 | 20 | 6~9 | 45 | 90-300 |
3YKZ3070(20°) | 3 | 200 | 21 | 960 | 20 | 6~9 | 45 | 120-400 |
3YKZ3070(加高 24°) | 3 | 200 | 21 | 960 | 24 | 6~9 | 75 | 120-450 |
3YKZ3080(加高) | 3 | 200 | 24 | 960 | 20 | 6~9 | 90 | 120-400 |
3YKZ3680 | 3 | 200 | 28.8 | 960 | 25 | 6~9 | 75*2 | 150-500 |
3YKZ40100(加高) | 3 | 200 | 40 | 960 | 28 | 6~9 | 90*2 | 200-800 |
4YKZ2460 | 4 | 200 | 14.4 | 960 | 20 | 6~9 | 45 | 90-300 |
4YKZ2270 | 4 | 200 | 15.4 | 960 | 20 | 6~9 | 45 | 70-280 |
4YKZ2470 | 4 | 200 | 16.8 | 960 | 20 | 6~9 | 55 | 90-300 |
4YKZ3070(加高 24°) | 4 | 200 | 21 | 960 | 24 | 6~9 | 90 | 120-450 |
2ZSG3070 | 4 | 150 | 21 | 960 | 20 | 6~9 | 30*2 | 40-300 |
