可逆式锤式破碎机的工作原理和结构介绍

可逆式锤式破碎机结构，转子可以实现360度正反转，设备具有操作方便、使用范围广泛，运行稳定等性能特点，主要用在石料生产线中的中、细碎作业，处理花岗岩、河卵石等中高硬度物料优点突出，设备双机枪对称设计，所以也叫双腔硬岩破碎机，本文就可逆式锤式破碎机的工作原理和结构做一简单介绍。

可逆反击锤式破碎机结构

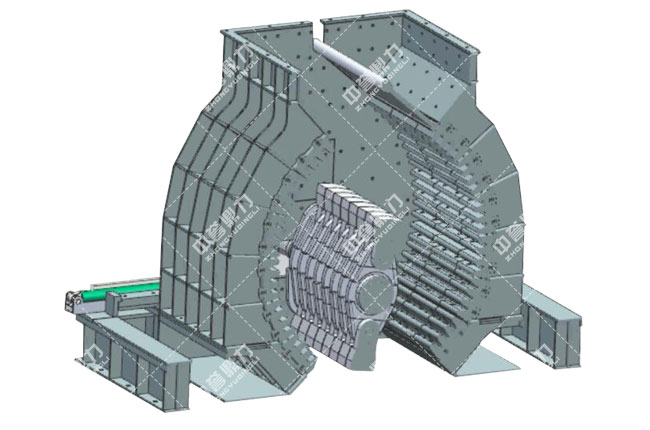

如下图所示，可逆反击锤式破碎机主要由机壳、转子、衬板等部件组成，转子是主要的工作部件；

1、机壳

机壳左右对称设计，大破碎机腔，处理量大；

2、转子

转子的锤盘采用高锰钢材质，并用热渗碳处理工艺，使转子整体性能得到提升，并且在锤盘上安装护套，避免锤盘本体受到磨损；

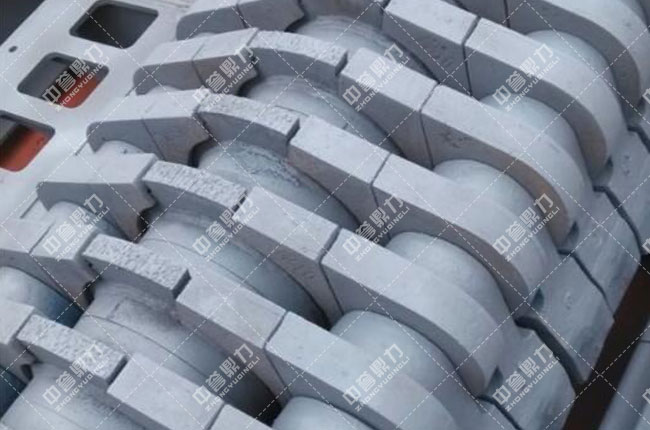

3、锤头

转子上有两路锤头，锤头之间的间隙相对较小，能避免锤头侧面磨损，并且锤头合金更长，提高利用率；

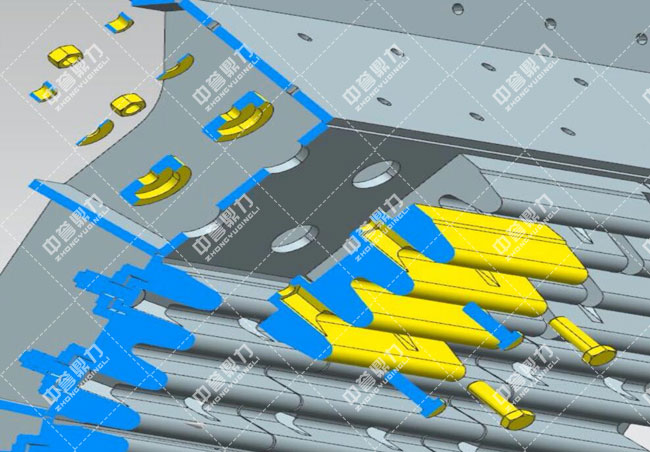

4、反击板

机腔内反击板有两部分，一部分是位于机腔两侧，采用高锰钢铸造淬火，后通过强化处理，使其性和抗冲击性得到进一步提高，呈小块分布，提高衬板利用率；另一部分位于机腔北部一侧，呈波纹型，能够对物料起到的整形作用；

可逆式锤式破碎机的工作原理

电机带动转子高速旋转，锤头在转子的带动下做360高速旋转，对从上方落入机腔的物料形成一个的冲击力，由于转子设计的是两路锤头，所以物料能够处理腔内佳破碎位置，此时的物料获得动能，高速撞向机腔内壁的反击板，反击衬板成波纹状，提高利用率，与此同时，物料之间也会相互撞击，形成自粉碎，物料在满足粒度要求之后从机腔下方的排料口排出机腔，避免反复破碎造成过粉量大；由于机壳、转子是分别独立的，所以可以实现遥控控制机壳相对转子左右位移，在不停机的情况下调整锤头与衬板之间的间隙来改变出料粒度，能够人工劳动成本，提高工作效率。
